기본 제공 대시보드

플로우캣에서 제공하는 3가지 대시보드의 레이아웃과 구성 요소에 대해 알아봅니다.

통합 대시보드​

사용 중인 서비스 전체를 요약하여 보여줍니다. 사용 중인 오브젝트의 흐름을 관찰하기에 용이합니다.

1. 서비스 모니터
   • 30개의 막대로 구성된 개별 서비스 현황 차트 입니다. 동시에 30개 이상 트랜잭션이 발생되면 표현 방식은 퍼센트로 변경됩니다.
2. 액티브 스피드
   • 50개의 막대로 구성된 서비스 현황 차트입니다. 동시에 50개 이상의 트랜잭션이 발생하면 표현 방식은 퍼센트로 변경됩니다.
3. XLOG
   • 트랜잭션 종료 시간을 기점으로 처리 완료된 트랜잭션의 응답시간을 바람개비로 표현한 차트입니다.
4. TPS
   • 모니터링 대상의 서비스 처리율을 나타내는 차트입니다.
5. TPS(비교)
   • 24시간을 기준으로 어제와 오늘의 TPS를 비교하여 나타내는 차트입니다.
6. 평균 응답 시간
   • 사용자가 업무를 요청한 시점부터 결과에 대한 응답을 받기까지 걸린 시간을 나타내는 차트입니다.
7. 시간별 서비스 호출 건수(비교)
   • 24시간을 기준으로 어제와 오늘의 서비스 호출 건수를 비교하여 나타내는 차트입니다.
8. 오늘 방문자 수
   • 하루 동안 전체 서비스에 접속한 사용자의 숫자입니다.
9. 최근 사용자 수
   • 5분간 1회 이상 서비스 요청을 보낸 유일한 사용자 수입니다.
10. 서비스 응답 품질
    • 서비스 만족도와 연관된 SQL, HTTP 수행시간을 숫자로 표기합니다.
11. 서비스 호출 건수
    • 60초 내 발생한 전체 트랜잭션의 수치입니다.
12. 에러율
    • 30초 내 발생한 모든 트랜잭션 가운데 에러 건수를 퍼센트로 나타낸 수치입니다.

시스템 대시보드​

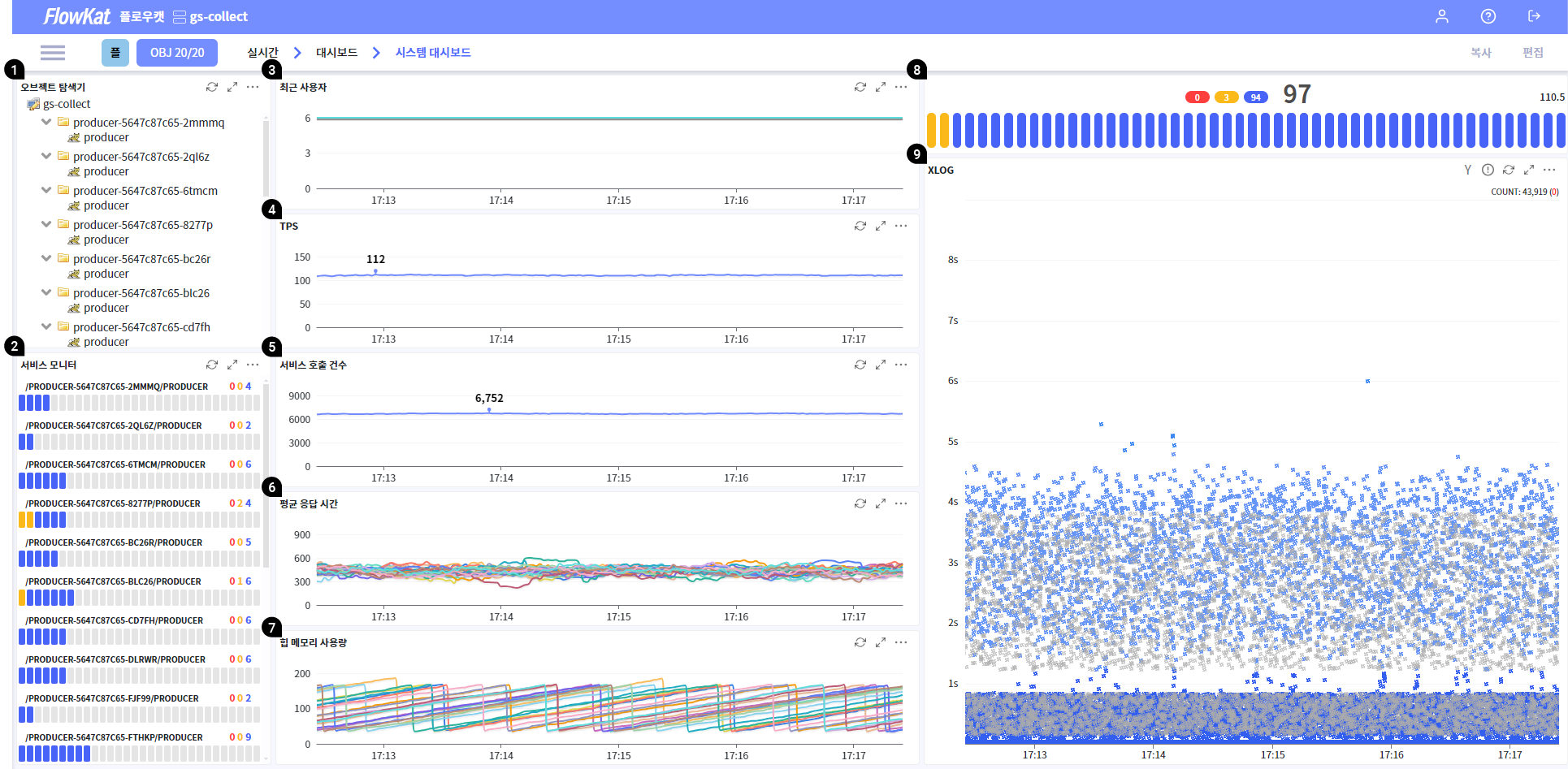

오브젝트 탐색기를 기준으로 배치한 대시보드입니다. 스카우터 CS 프로그램과 동일한 레이아웃을 제공하여 사용자 접근성을 높였습니다.

1. 오브젝트 탐색기
   • 현재 시간을 표시합니다.
2. 서비스 모니터
   • 30개의 막대로 구성된 개별 서비스 현황 차트 입니다. 동시에 30개 이상 트랜잭션이 발생되면 표현 방식은 퍼센트로 변경됩니다.
3. 최근 사용자
   • 5분간 1회 이상 서비스 요청을 보낸 유일한 사용자 수입니다.
4. TPS
   • 모니터링 대상의 서비스 처리 건수을 나타내는 차트입니다.
5. 서비스 호출 건수
   • 60초 내 발생한 전체 트랜잭션의 수치입니다.
6. 평균 응답 시간
   • 30초 내 발생한 전체 트랜잭션의 평균 응답 시간입니다.
7. 힙 메모리 사용량
   • 30초 내 발생한 오브젝트별 힙 메모리 사용량입니다.
8. 액티브 스피드
   • 50개의 막대로 구성된 서비스 현황 차트입니다. 동시에 50개 이상의 트랜잭션이 발생하면 표현 방식은 퍼센트로 변경됩니다.
9. XLOG
   • 트랜잭션 종료 시간을 기점으로 처리 완료된 트랜잭션의 응답시간을 바람개비로 표현한 차트입니다.

관리자 대시보드​

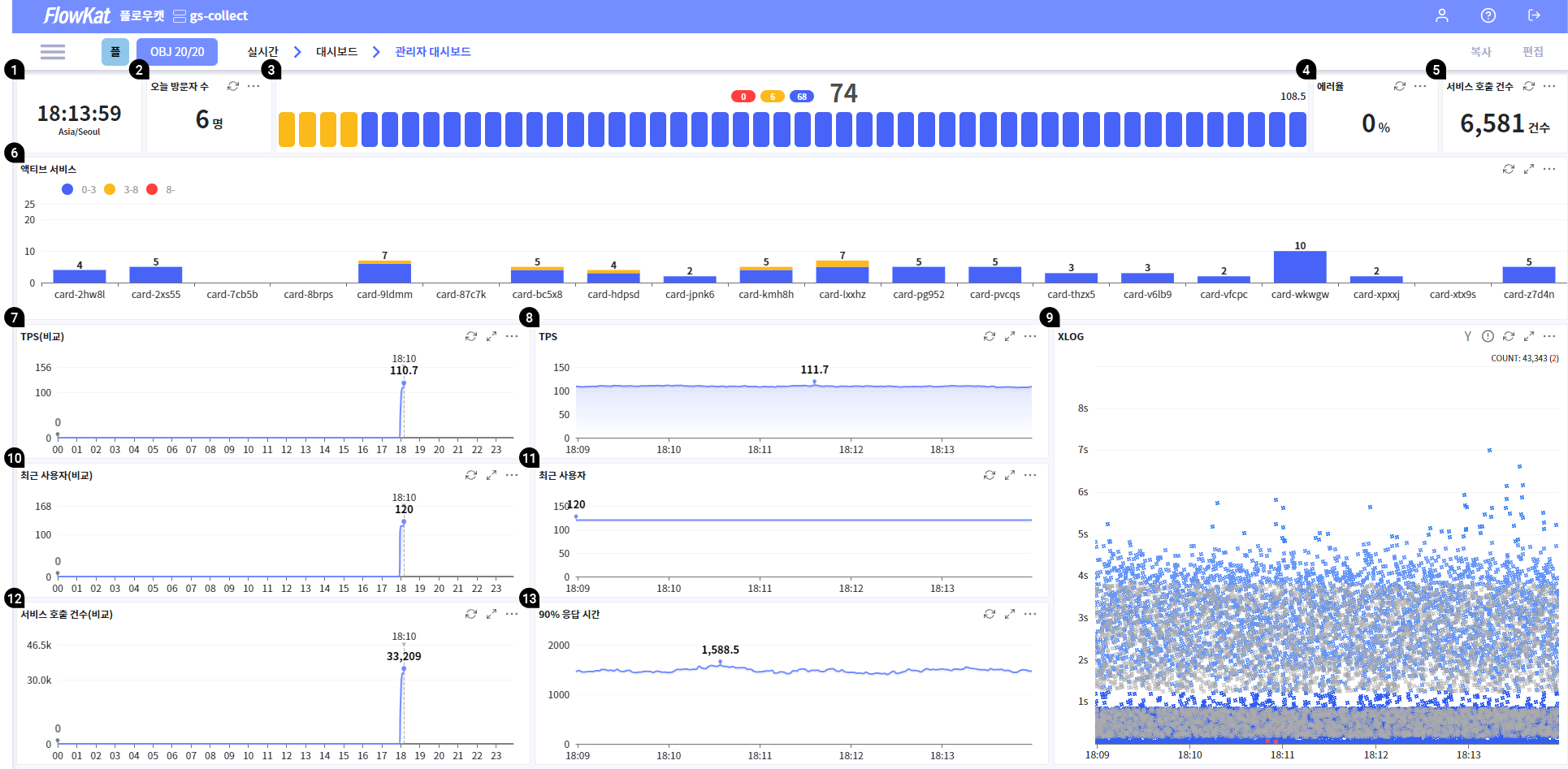

액티브 서비스 각각에 대한 주목도를 높이기 위해 배치한 대시보드입니다. 지연이나 에러, 서비스 정지를 모니터링 최적의 환경을 제공합니다.

1. 시계
   • 현재 시간을 표시합니다.
2. 오늘 방문자 수
   • 하루 동안 전체 서비스에 접속한 사용자의 숫자입니다.
3. 액티브 스피드
   • 50개의 막대로 구성된 서비스 현황 차트입니다. 동시에 50개 이상의 트랜잭션이 발생하면 표현 방식은 퍼센트로 변경됩니다.
4. 에러율
   • 30초 내 발생한 모든 트랜잭션 가운데 에러 건수를 퍼센트로 나타낸 수치입니다.
5. 서비스 호출 건수
   • 60초 내 발생한 전체 트랜잭션의 수치입니다.
6. 액티브 서비스
   • 오브젝트별 막대 차트로 구성된 서비스 현황 차트입니다.
7. TPS(비교)
   • 24시간을 기준으로 어제와 오늘의 TPS를 비교하여 나타내는 차트입니다.
8. TPS
   • 모니터링 대상의 서비스 처리 건수을 나타내는 차트입니다.
9. XLOG
   • 트랜잭션 종료 시간을 기점으로 처리 완료된 트랜잭션의 응답시간을 바람개비로 표현한 차트입니다.
10. 최근 사용자 비교(비교)
    • 24시간을 기준으로 어제와 오늘의 사용자 비교하여 나타내는 차트입니다.
11. 최근 사용자
    • 5분간 1회 이상 서비스 요청을 보낸 유일한 사용자 수입니다.
12. 서비스 호출 건수(비교)
    • 24시간을 기준으로 어제와 오늘의 서비스 호출 건수를 비교하여 나타내는 차트입니다.
13. 90% 응답 시간
    • 90% 느린 응답시간 지표를 나타냅니다. 최근 30초 동안의 90% 응답 시간입니다. 해당 지표 최대 응답 시간은 10초입니다.
